佳能公布100%视野率小型光学取景器的专利，特许公开专利号No.2012-237877。新取景器在保证100%视野率的基础上，利用液晶通电不透明的特性，减少了光学取景系统的体积，从而实现小型化。

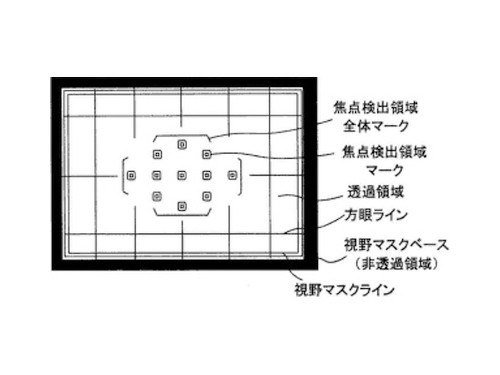

小型光学取景器图

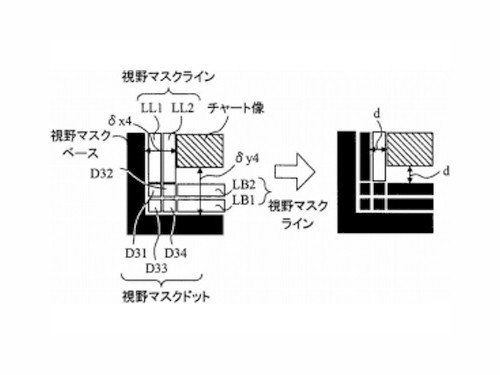

LL1、LL2、LB1、LB2、D31、D33、D34均为液晶材料，通电时不透光（黑色）

　　由于镜头和取景器分属两个不同的光学系统，再加上100%视野率取景器对安装精度较高，若两个光学系统的光轴不对称，则需要重新对取景器位置进行调整。目前各大厂家主要采用增大取景器系统等方式实现100%视野率取景，同时也为后期位置调整预留了一定的空间。然而，过大的取景系统也导致了相机体积无法实现小型化。

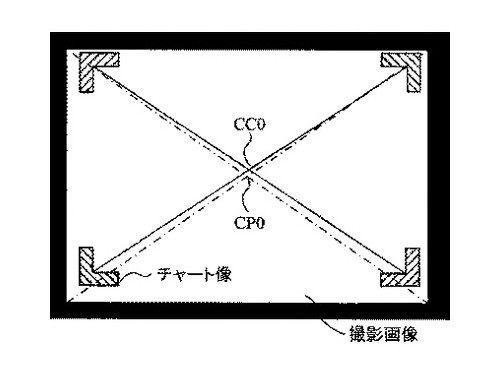

CC0：取景器中心，CP0：调整后取景区域中心

　　新取景器利用液晶面板通电不透明的特性，当取景器取景区域与镜头实际取景区域存在偏差时，可以直接通过电子微调的方式（遮挡与通光），直接对取景器取景区域进行移动，减少了后期调整成本。另一方面，由于取景区域可以通过后期调整，也降低了安装精度要求，有利于减少取景器系统体积。
